شبکه




شبکه   Network

به مجموعه اي از اتصالات بين دو يا چند كامپيوتر
را شبكه ميگويند. زبانيكه اين كامپيوترها به كمك آن با يكديگر صحبت مي كنند را  Protocol  گويند.
يک شبکه شامل مجموعه ای از دستگاهها (کامپیوتر ، چاپگر و ...  بوده که با استفاده از محیط ارتباطی ( کابل ، امواج راديوئی ، نور ) و به منظور اشتراک منابع (نرم افزار و سخت افزارهای تحت شبکه) به يکديگر متصل می گردند.

تفسيم بندی شبکه ها
-تقسیم بتدی بر اساس توع عملکرد
کامپيوترهای موجود در شبکه را با توجه به نوع عملکرد آنها به دو گروه عمده : سرويس دهنده (Server) و سرويس گيرنده (Client) تقسيم می شود.
کامپيوترهایی که در شبکه برای ساير کامپيوترها سرويس ها و خدماتی را ارائه می نمايند، سرويس دهنده و کامپيوترهایی که از خدمات و سرويس های ارائه شده توسط سرويس دهندگان استفاده می کنند، سرويس گيرنده ناميده می شوند.  در شبکه های Client-Server ، يک کامپيوتر در شبکه نمی تواند هم به عنوان سرويس دهنده و هم به عنوان سرويس گيرنده، ايفای وظيفه نمايد.

در شبکه های Peer-To-Peer ، يک کامپيوتر می تواند هم بصورت سرويس دهنده و هم بصورت سرويس گيرنده ايفای وظيفه نمايد.

- تقسيم بندی بر اساس توپولوژی
 الگوی هندسی استفاده شده جهت اتصال کامپيوترها، توپولوژی ناميده می شود. توپولوژی انتخاب شده برای پياده سازی شبکه ها، عاملی مهم در جهت کشف و برطرف نمودن اشکالات در شبکه خواهد بود. انتخاب يک توپولوژی خاص نمی تواند بدون ارتباط با محيط انتقال و روش های استفاده از خط مطرح گردد. نوع توپولوژی انتخابی جهت اتصال کامپيوترها به يکديگر ، مستقيما" بر نوع محيط انتقال و روش های استفاده از خط تاثير می گذارد. با توجه به تاثير مستقيم توپولوژی انتخابی در نوع کابل کشی و هزينه های مربوط به  آن ، می بايست با دقت و تامل به انتخاب توپولوژی يک شبکه همت گماشت . عوامل مختلفی جهت انتخاب يک توپولوژی بهينه مطرح می شود. مهمترين اين عوامل هزینه و انعطاف پذیری است.

یکی از توپولوژی رايج در شبکه های محلی، شبکه ستاره ای می باشد.

توپولوژی STAR
 در اين نوع توپولوژی همانگونه که از نام آن مشخص است ، از مدلی شبيه "ستاره" استفاده می گردد. در اين مدل تمام کامپيوترهای موجود در شبکه معمولا" به يک دستگاه خاص  با نام " سوییچ " متصل خواهند شد.

مزايای توپولوژی STAR

  • سادگی سرويس شبکه. توپولوژی STAR شامل تعدادی از نقاط اتصالی در يک نقطه مرکزی است . ويژگی فوق تغيير در ساختار و سرويس  شبکه را آسان می نمايد.

  • در هر اتصال يکدستگاه . نقاط اتصالی در شبکه ذاتا" مستعد اشکال هستند. در توپولوژی STAR  اشکال در يک اتصال ، باعث خروج آن خط  از شبکه و سرويس و اشکال زدائی خط مزبور است . عمليات فوق تاثيری در عملکرد ساير کامپيوترهای موجود در شبکه نخواهد گذاشت .

  • کنترل مرکزی و عيب يابی . با توجه به اين مسئله که نقطه  مرکزی  مستقيما" به هر ايستگاه موجود در شبکه متصل است ، اشکالات و ايرادات در شبکه بسادگی تشخيص  و مهار خواهند گرديد.

  • روش های ساده دستيابی . هر اتصال در شبکه شامل يک نقطه مرکزی و يک گره جانبی است . در چنين حالتی دستيابی به محيط انتقال حهت ارسال و دريافت اطلاعات دارای الگوريتمی ساده خواهد بود.

معايب توپولوژی STAR

  • زياد بودن طول کابل . بدليل اتصال مستقيم هر گره به نقطه مرکزی ، مقدار زيادی کابل مصرف می شود. با توجه به اينکه هزينه کابل نسبت به تمام شبکه ، کم است ، تراکم در کانال کشی جهت کابل ها و مسائل مربوط به نصب و پشتيبنی آنها بطور قابل توجهی هزينه ها را افزايش خواهد داد.

  • مشکل بودن توسعه . اضافه نمودن يک گره جديد به شبکه مستلزم يک اتصال از نقطه مرکزی به گره جديد است . با اينکه در زمان کابل کشی پيش بينی های لازم جهت توسعه در نظر گرفته می شود ، ولی در برخی حالات نظير زمانيکه طول زيادی از کابل مورد نياز بوده و يا اتصال مجموعه ای از گره های غير قابل پيش بينی اوليه ، توسعه شبکه را با مشکل مواجه خواهد کرد.

  • وابستگی به نقطه مرکزی . در صورتی که نقطه مرکزی ( هاب ) در شبکه با مشکل مواجه شود ، تمام شبکه غيرقابل استفاده خواهد بود.

تقسيم بندی بر اساس حوزه جغرافیایی
 شبکه های کامپيوتری با توجه به حوزه جغرافيایی تحت پوشش به سه گروه تقسيم می گردند:

  • شبکه های محلی ( کوچک ) LAN

  • شبکه های متوسط MAN

  • شبکه های گسترده WAN

شبکه های LAN . حوزه جغرافيائی که توسط اين نوع از شبکه ها پوشش داده می شود ، يک محيط کوچک نظير يک اتاق و یا ساختمان اداری است.

شبکه های MAN . حوزه جغرافيائی که توسط اين نوع شبکه ها پوشش داده می شود ، در حد و اندازه يک شهر است.

شبکه های WAN . حوزه جغرافيائی که توسط اين نوع شبکه ها پوشش داده می شود ، در حد و اندازه کشور و قاره است.


تجهیزات شبکه
تجهیزات مورد نیاز در شبکه به 2 دسته زیر تقسیم بندی می شود:



امروزه از تجهیزات تست شبکه جهت عیب یابی استفاده می گردد.


آشنایی با چند اصطلاح در شبکه
Unicast:ارسال اطلاعات توسط يک گره با آدرس خاص و دريافت اطلاعات توسط گره ديگر است.
Multicast:يک گره، اطلاعاتي را براي يک گروه خاص (با آدرس مشخص) ارسال مي دارد.
Broadcast:يک گره اطلاعاتي را براي تمام گره هاي موجود در شبکه ارسال مي نمايد.
 OSI Model: هر شبکه کامپیوتری بصورت لایه های نرم افزاری و سخت افزاری است.



آدرس فیزیکی سخت افزاری



 MAC Address  چيست ؟

هر کامپيوتر موجود در شبکه به منظور ايجاد ارتباط با ساير کامپيوترها ،می بايستشناسائی و دارای يک آدرس منحصربفرد باشد . قطعا" تاکنون با آدرس های IP و يا   MAC  ( اقتباس شده از کلمات Media Access Control ) برخورد داشته ايد و شايد اين سوال برای شما مطرح شده باشد که اولا" ضرورت وجود دو  نوع آدرس چيست و ثانيا" جايگاه اسفاده از آنان چيست ؟
MAC Address ، يک آدرس فيزيکی است در حالی که آدرس های IP  ، به منزله  آدرس های منطقی می باشند. آدرس های منطقی شما را ملزم می نمايند که به منظور پيکربندی کامپيوتر و کارت شبکه ، درايورها و يا پروتکل های خاصی را در حافظه مستقر نمائيد ( مثلا" استفاده  از  آدرس های IP  ) . اين وضعيت در رابطه با  MAC Address صدق نخواهد کرد و اينگونه آدرس ها نيازمند درايور های خاصی نخواهند بود ، چراکه آدرس های فوق درون تراشه کارت شبکه قرار می گيرند .

دليل استفاده از MAC Address
هر کامپيوتر موجود در شبکه ، می بايست با استفاده از روش هائی خاص شناسائی گردد . برای شناسائی يک کامپيوتر موجود در شبکه ،  صرف داشتن يک آدرس IP به تنهائی کفايت نخواهد کرد . حتما" علاقه منديد که علت اين موضوع را بدانيد . بدين منظور، لازم است نگاهی به مدل معروف  Open Systems Interconnect) OSI ) و لايه های آن داشته باشيم :

مدل OSI

 ...

Network Layer

لايه سوم

آدرس IP در اين لايه قرار دارد

DataLink Layer

لايه دوم

آدرس MAC در اين لايه قرار دارد

Physical Layer

لايه اول


شبکه فيزيکی

همانگونه که مشاهده می نمائيد ،  MAC Address  در لايه DataLink ( لايه دوم مدل OSI ) قرار دارد  و اين لايه مسئول بررسی اين موضوع خواهد بود که داده متعلق به کداميک از کامپيوترهای موجود در شبکه است . زمانی که يک بسته اطلاعاتی ( Packet ) به لايه Datalink می رسد ( از طريق لايه اول ) ، وی آن را در اختيار لايه بالائی خود ( لايه سوم ) قرار خواهد داد . بنابراين ما نيازمند استفاده از روش خاصی به منظور شناسائی يک کامپيوتر قبل از لايه سوم هستيم . MAC Address ، در پاسخ به نياز فوق در نظر گرفته شده و با استقرار در لايه دوم ، وظيفه شناسائی کامپيوتر قبل از لايه سوم را بر عهده دارد. تمامی ماشين های موجود بر روی يک شبکه ، اقدام به بررسی بسته های اطلاعاتی نموده تا مشخص گردد که آيا  MAC Address موجود در بخش "آدرس مقصد " بسته اطلاعاتی ارسالی با آدرس آنان مطابقت می نمايد؟ لايه فيزيکی ( لايه اول ) قادر به شناخت سيگنال های الکتريکی موجود بر روی شبکه بوده و فريم هائی را توليد می نمايد که در اختيار لايه Datalink ، گذاشته می شود  . در صورت مطابقت MAC Address موجود در بخش "آدرس مقصد " بسته اطلاعاتی ارسالی با MAC Address يکی از کامپيوترهای موجود در شبکه ، کامپيوتر مورد نظر آن را دريافت و با ارسال آن به لايه سوم ، آدرس شبکه ای بسته اطلاعاتی ( IP ) بررسی تا اين اطمينان حاصل گردد که آدرس فوق با آدرس شبکه ای که  کامپيوتر مورد نظر با آن پيکربندی شده است بدرستی مطابقت می نمايد .

ساختار  MAC Address
يک MAC Address بر روی هر کارت شبکه همواره دارای طولی مشابه و يکسان می باشند . ( شش بايت و يا 48 بيت ) . در صورت بررسی  MAC Address يک کامپيوتر که بر روی آن کارت شبکه نصب شده است ، آن را با فرمت مبنای شانزده ( Hex ) ، مشاهده خواهيد ديد . مثلا" MAC Address کارت شبکه موجود بر روی يک کامپيوتر می تواند به صورت زير باشد :

مشاهده MAC Address

استفاده از دستور IPconfig/all و  مشاهده بخش Physical address :

00 50 BA  79 DB 6A
    تعريف شده توسط IEEE با توجه به RFC 1700 تعريف شده توسط توليد کننده

زمانی که يک توليد کننده نظير اينتل ، کارت ها ی شبکه خود را توليد می نمايد ، آنان هر آدرس دلخواهی را نمی توانند برای MAC Address در نظر بگيرند . در صورتی که تمامی توليد کنندگان کارت های شبکه بخواهند بدون وجود يک ضابطه خاص ، اقدام به تعريف آدرس های فوق نمايند ، قطعا" امکان تعارض بين آدرس های فوق بوجود خواهد آمد . ( عدم تشخيص توليد کننده کارت و وجود دو کارت شبکه از دو توليد کننده متفاوت با آدرس های يکسان ).حتما" اين سوال برای شما مطرح می گردد که  MAC Address  توسط چه افراد و يا سازمان هائی و به چه صورت به کارت های شبکه نسبت داده می شود ؟  به منظور برخورد با مشکلات فوق ، گروه IEEE ،  هر MAC Address  را به دو بخش مساوی تقسيم که از اولين بخش آن به منظور شناسائی توليد کننده کارت و دومين بخش به توليد کنندگان اختصاص داده شده تا آنان يک شماره سريال را در آن درج نمايند .
کد توليد کنندگان بر اساس RFC-1700 به آنان نسبت داده می شود . در صورت مشاهده RFC فوق حتما" متوجه خواهيد شد که برخی از توليد کنندگان دارای بيش از يک کد می باشند .علت اين امر به حجم گسترده محصولات توليدی آنان برمی گردد .
با اين که MAC Address در حافظه کارت شبکه ثبت می گردد ، برخی از توليد کنندگان به شما اين اجازه را خواهند داد که با دريافت و استفاده از يک برنامه خاص ، بتوانيد بخش دوم  MAC Address کارت شبکه خود را تغيير دهيد( شماره سريال کارت شبکه )  . علت اين موضوع به استفاده مجدد از سريال های استفاده شده در ساير محصولات توليد شده توسط آنان برمی گردد ( تجاوز از محدود مورد نظر ) .
در حال حاضر احتمال اين که شما دو کارت شبکه را خريداری نمائيد که دارای MAC Address يکسانی باشند، بسيار ضعيف و شايد هم غيرممکن باشد.







پروتکل TCP/IP






پروتکل TCP/IP

 TCP/IP پروتکل استاندارد در اکثر شبکه های بزرگ است . با اينکه پروتکل فوق کند و مستلزم استفاده از منابع زيادی است ، ولی بدليل مزايای بالای آن نظير : قابليت روتينگ ، حمايت در اغلب پلات فورم ها و سيستم های عامل همچنان در زمينه استفاده از پروتکل ها حرف اول را می زند. با استفاده از پروتکل فوق کاربران با در اختيار داشتن ويندوز و پس از اتصال به شبکه اينترنت، براحتی قادر به ارتباط با کاربران ديگر خواهند بود که از مکينتاش استفاده می کند
 امروزه کمتر محيطی را می توان يافت که نيازبه دانش کافی در رابطه با TCP/IP نباشد. حتی سيستم عامل شبکه ای ناول که ساليان متمادی از پروتکل IPX/SPX برای ارتباطات  استفاده می کرد، در نسخه شماره پنج خود به ضرورت استفاده از پروتکل فوق واقف و نسخه اختصاصی خود را در اين زمينه ارائه نمود.
پروتکل TCP/IP در ابتدا برای استفاده در شبکه ARPAnet ( نسخه قبلی اينترنت ) طراحی گرديد. وزارت دفاع امريکا با همکاری برخی از دانشگاهها اقدام به طراحی يک سيستم جهانی نمود که دارای قابليت ها و ظرفيت های متعدد حتی در صورت بروز جنگ هسته ای باشد. پروتکل ارتباطی برای شبکه فوق ، TCP/IP در نظر گرفته شد.

اجزای پروتکل TCP/IP
پروتکل TCP/IP از مجموعه پروتکل های ديگر تشکيل شده که هر يک در لايه مربوطه، وظايف خود را انجام می دهند. پروتکل های موجود در لايه های Transport و Network دارای اهميت بسزائی بوده و در ادامه به بررسی آنها خواهيم پرداخت .


پروتکل های موجود در لايه Network پروتکل TCP/IP

  • پروتکل TCP)Transmission Control Protocol) ، مهمترين وظيفه پروتکل فوق اطمينان از صحت ارسال اطلاعات است . پروتکل فوق اصطلاحا" Connection-oriented ناميده می شود. علت اين امر ايجاد يک ارتباط مجازی بين کامپيوترهای فرستنده و گيرنده بعد از ارسال اطلاعات است . پروتکل هائی از اين نوع ،امکانات بيشتری رابه منظور کنترل خطاهای احتمالی در ارسال اطلاعات فراهم نموده ولی بدليل افزايش بار عملياتی سيستم کارائی آنان کاهش خواهد يافت . از پروتکل TCPبه عنوان يک پروتکل قابل اطمينان نيز ياد می شود. علت اين امر ارسال اطلاعات و کسب آگاهی لازم از گيرنده اطلاعات به منظور اطمينان از صحت ارسال توسط فرستنده است . در صورتی که بسته های اطلاعاتی بدرستی دراختيار فرستنده قرار نگيرند، فرستنده مجددا" اقدام به ارسال اطلاعات می نمايد.

  • پروتکل UDP)User Datagram Protocol) . پروتکل فوق نظير پروتکل TCP در لايه " حمل " فعاليت می نمايد. UDP بر خلاف پروتکل TCP بصورت "بدون اتصال " است  . بديهی است که سرعت پروتکل فوق نسبت به TCP سريعتر بوده ولی از بعد کنترل خطاء تظمينات لازم را ارائه نخواهد داد. بهترين جايگاه استفاده از پروتکل فوق در مواردی است که برای ارسال و دريافت اطلاعات به يک سطح بالا از اطمينان ، نياز نداشته باشيم .

  • پروتکل IP)Internet Protocol) . پروتکل فوق در لايه شبکه ايفای وظيفه کرده و مهمترين مسئوليت آن دريافت و ارسال بسته های اطلاعاتی به مقاصد درست است . پروتکل فوق با استفاده از آدرس های نسبت داده شده منطقی، عمليات روتينگ را انجام خواهد داد.

پروتکل های موجود در لايه Application پروتکل TCP/IP
پروتکل TCP/IP صرفا" به سه پروتکل TCP ، UDP و IP محدود نشده و در سطح لايه Application دارای مجموعه گسترده ای از ساير پروتکل ها است . پروتکل های فوقبه عنوان مجموعه ابزارهائی برای مشاهده ، اشکال زدائی و اخذ اطلاعات و ساير عمليات مورد استفاده قرار می گيرند.در اين بخش به معرفی برخی از اين پروتکل ها خواهيم پرداخت .

  • پروتکل FTP)File Transfer Protocol) . از پروتکل فوق برای تکثير فايل های موجود بر روی يک کاميپيوتر و کامپيوتر ديگر استفاده می گردد. ويندوز دارای يک برنامه خط دستوری بوده کهبه عنوان سرويس گيرنده ايفای وظيفه کرده و امکان ارسال و يا دريافت فايل ها را از يک سرويس دهنده FTP فراهم می کند.

  • پروتکل SNMP)Simple Network Management Protocol) . از پروتکل فوق به منظور اخذ اطلاعات آماری استفاده می گردد. يک سيستم مديريتی، درخواست خود را از يک آژانس SNMP مطرح و ماحصل عمليات کار در يک MIB)Management Information Base) ذخيره می گردد. MIB يک بانک اطلاعاتی بوده که اطلاعات مربوط به کامپيوترهای موجود در شبکه را در خود نگهداری می نمايد .( مثلا" چه ميزان فضا ی هارد ديسک وجود دارد).

  • پروتکل TelNet . با استفاده از پروتکل فوق کاربران قادر به log on ، اجرای برنامه ها و مشاهده فايل های موجود بر روی يک کامپيوتر از راه دور می باشند. ويندوز دارای برنامه های سرويس دهنده و گيرنده جهت فعال نمودن و استفاده از پتانسيل فوق است .

  • پروتکل SMTP)simple Mail Transfer Protocol) . از پروتکل فوق برای ارسال پيام الکترونيکی استفاده می گردد.

  • پروتکل HTTP)HyperText Transfer Protocol) . پروتکل فوق مشهورترين پروتکل در اين گروه بوده و از آن برای رايج ترين سرويس اينترنت يعنی وب استفاده می گردد. با استفاده از پروتکل فوق کامپيوترها قادر به مبادله فايل ها با فرمت های متفاوت ( متن، تصاوير ،گرافيکی ، صدا، ويدئو و...) خواهند بود. برای مبادله اطلاعات با استناد به پروتکل فوق می بايست ، سرويس فوق از طريق نصب سرويس دهنده وب فعال و در ادامه کاربران و استفاده کنندگان با استفاده از يک مرورگر وب قادر به استفاده از سرويس فوق خواهند بود.

  • پروتکل NNTP)Network News Transfer Protocol) . از پروتکل فوق برای مديريت پيام های ارسالی برای گروه های خبری خصوصی و عمومی استفاده می گردد. برای عملياتی نمودن سرويس فوق می بايست سرويس دهنده NNTPبه منظور مديريت محل ذخيره سازی پيام های ارسالی نصب و در ادامه کاربران و سرويس گيرندگان با استفاده از برنامه ای موسوم به NewsReader از اطلاعات ذخيره شده استفاده خواهند کرد.

مدل آدرس دهی IP
علاوه بر جايگاه پروتکل ها، يکی ديگر از عناصر مهم در زيرساخت شبکه های مبتنی بر TCP/IP مدل آدرس دهی IP است . مدل انتخابی می بايست اين اطمينان را بوجود آورد که اطلاعات ارسالی بدرستی به مقصد خواهند رسيد. نسخه شماره چهار IP ( نسخه فعلی ) از 32 بيت برای آدرس دهی استفاده کرده که به منظور تسهيل در امر نمايش بصورت چهار عدد صحيح ( مبنای ده ) که بين آنها نقطه استفاده شده است نمايش داده می شوند.

نحوه اختصاص IP
نحوه اختصاص IP به عناصر مورد نياز در شبکه های مبتنی بر TCP/IP يکی از موارد بسيار مهم است . اختصاص IP ممکن است بصورت دستی و توسط مديريت شبکه انجام شده و يا انجام رسالت فوق بر عهده عناصر سرويس دهنده نرم افزاری نظير DHCP و يا NAT گذاشته گردد

Subnetting
يکی از مهمترين عمليات در رابطه با اختصاص IP مسئله Subnetting است . مسئله فوق به عنوان هنر و علمی است که ماحصل آن تقسيم يک شبکه به مجموعه ای از شبکه های کوچکتر (Subnet) از طريق بخدمت گرفتن ۳۲ بيت با نام Subnet mask بوده که بنوعی مشخصه (ID) شبکه را مشخص خواهد کرد.

کالبد شکافی آدرس های IP
هر دستگاه  در شبکه های مبتنی بر TCP/IP دارای يک آدرس منحصر بفرد است . آدرس فوق IP ناميده می شود. يک آدرس IP  مطابق زير است :

216.27.61.137

به منظور بخاطر سپردن آسان آدرس های IP ، نحوه نما يش آنها بصورت دسيمال ( مبنای دهدهی ) بوده که توسط چهار عدد که توسط نقطه از يکديگر جدا می گردند ،  است .  هر يک از اعداد فوق را octet می گويند. کامپيوترها برای ارتباط با يکديگر از مبنای دو ( باينری ) استفاده می نمايند.  فرمت باينری آدرس IP اشاره شده بصورت زير است :

11011000.00011011.00111101.10001001

همانگونه که مشاهده می گردد ، هر IP از 32 بيت تشکيل می گردد.   بدين ترتيب می توان حداکثر 4.294.967.296 آدرس  منحصر   بفرد را استفاده کرد( 232 ) . مثلا" آدرس 255.255.255.255 برای Broadcast ( انتشار عام ) استفاده می گردد . نمايش يک IP بصورت چهار عدد ( Octet) صرفا" برای راحتی کار نبوده و از آنان برای ايجاد " کلاس های IP " نيز استفاده می گردد. هر Octet به دو بخش مجزا تقسيم می گردد:  شبکه (Net) و   ميزبان (Host) . اولين  octet نشاندهنده  شبکه بوده و از آن برای مشخص نمودن شبکه ای که کامپيوتر به آن تعلق دارد ، استفاده می گردد. سه بخش ديگر octet ، نشاندهنده آدرس کامپيوتر موجود در شبکه است

پنج کلاس متفاوت IP  بهمراه برخی آدرس های خاص ، تعريف شده است :

  • Default Network . آدرس IP 0.0.0.0 ، برای شبکه پيش فرض در نظر گرفته شده است .آدرس فوق برای موارديکه کامپيوتر ميزبان از آدرس خود آگاهی ندارد استفاده شده تا به پروتکل هائی نظير DHCP  اعلام نمايد برای وی آدرسی را تخصيص دهد.

  • کلاس A . کلاس فوق برای شبکه های بسيار بزرگ نظير يک شرکت بين المللی در نظر گرفته می شود. آدرس هائی که اولين octet آنها 1 تا 126 باشد ، کلاس A می باشند. از سه octet ديگربه منظور مشخص نمودن هر يک از کامپيوترهای ميزبان استفاده می گردد. بدين ترتيب مجموع شبکه های کلاس A ، معادل 126 و هر يک از شبکه های  فوق  می توانند 16.777.214 کامپيوتر ميزبان داشته باشند. ( عدد فوق از طريق حاصل  2 - 224 بدست آمده است ) .بنابراين تعداد تمام کامپيوترهای ميزبان در شبکه های کلاس A معادل 2.147.483.648 (231)است . در شبکه های  کلاس A ، بيت با ارزس بالا در اولين octet همواره مقدار صفر را دارد.

115.

NET

Host(Node)

24.53.107




  • LoopBack . آدرس IP 127.0.0.1 برای LoopBack در نظر گرفته شده است . کامپيوتر ميزبان از آدرس فوق برای ارسال يک پيام برای خود استفاده می کند.( فرستنده و گيرنده پيام يک کامپيوتر می باشد) آدرس فوق اغلب برای تست و اشکال زدائی استفاده می گردد.

  • کلاس B . کلاس فوق برای شبکه های متوسط در نظر گرفته می شود.( مثلا" يک دانشگاه بزرگ ) آدرس هائی که اولين octet آنها 128 تا 191 باشد ، کلاس B می باشند. در کلاس فوق از دومين octet هم برای مشخص کردن شبکه استفاده می گردد. از دو octet ديگر برای مشخص نمودن هر يک از کامپيوترهای ميزبان در شبکه استفاده می گردد بدين ترتيب 16.384 ( 214) شبکه از نوع کلاس B وجود دارد. تعداد کامپيوترهای ميزبان در اين نوع شبکه ها( هر شبکه )  معادل 65.534 (2 - 16 2 ) است . بنابراين تعداد تمام کامپيوترهای ميزبان در شبکه های کلاس B معادل 1.073.741.824 (230) است  در شبکه های  کلاس B ، اولين  و دومين بيت   در اولين octet  به ترتيب مقدار يک و صفر را دارا می باشند.

145.24.



NET

Host(Node)

53.107




  •  کلاس C . کلاس فوق برای شبکه های کوچک تا متوسط در نظر گرفته می شود.آدرس هائی که اولين octet آنها 192 تا 223 باشد ، کلاس C می باشند. در کلاس فوق از دومين و سومين  octet هم برای مشخص کردن شبکه استفاده می گردد. از آخرين octet  برای مشخص نمودن هر يک از کامپيوترهای ميزبان در شبکه استفاده می گردد . بدين ترتيب 2.097.152 ( 21 2 )  شبکه کلاس C وجود دارد.تعداد کامپيوترهای ميزبان در اين نوع شبکه ها( هر شبکه )  معادل 254 (2 - 8 2 ) است . بنابراين تعداد تمام کامپيوترهای ميزبان در شبکه های کلاس C معادل 536.870.912 ( 229 ) است .  در شبکه های  کلاس C ، اولين  ، دومين و سومين بيت   در اولين octet  به ترتيب مقدار يک ، يک و  صفر را دارا می باشند.

195.24.53.



NET

Host(Node)

107




  •  کلاس D . از کلاس فوق برای multicasts استفاده می شود. در چنين حالتی يک گره ( ميزبان)  بسته اطلاعاتی خود را برای  يک گروه خاص ارسال می دارد. تمام دستگاه های موجود در گروه ، بسته اطلاعاتی ارسال شده را دريافت خواهند کرد. ( مثلا" يک روتر سيسکو آخرين وضعيت بهنگام شده خود را برای  ساير روترهای سيسکو ارسال می دارد ) کلاس فوق نسبت به سه کلاس قبلی دارای ساختاری کاملا" متفاوت است. اولين ، دومين ، سومين و چهارمين بيت به ترتيب دارای مقادير يک ، يک ، يک و صفر می باشند.28 بيت باقيمانده به منظور مشخص نمودن گروههائی از کامپيوتر بوده که پيام Multicast برای آنان در نظر گرفته می شود. کلاس فوق قادر به آدرسی دهی  268.435.456 (226 )  کامپيوتر است

224.



NET

Host(Node)

24.53.107




  •  کلاس E . از کلاس فوق برای موارد تجربی استفاده می شود. کلاس فوق نسبت به سه کلاس اوليه دارای ساختاری متفاوت است . اولين ، دومين ، سومين و چهارمين بيت به ترتيب دارای مقادير يک ، يک ، يک و يک می باشند.28 بيت باقيمانده به منظور مشخص نمودن گروههائی از کامپيوتر بوده که پيام Multicast برای آنان در نظر گرفته می شود. کلاس فوق قادر به آدرسی دهی  268.435.456 (226 )  کامپيوتر است

240.



NET

Host(Node)

24.53.107




  • BroadCast . پيام هائی با آدرسی از اين نوع ، برای تمامی کامپيوترهای در شبکه ارسال خواهد شد. اين نوع پيام ها همواره دارای آدرس زير خواهند بود :

255.255.255.255

  • آدرس های رزو شده . آدرس های IP زيربه منظور استفاده در شبکه های خصوصی (اينترانت ) رزو شده اند :

    10.x.x.x
    172.16.x.x - 172.31.x.x 192.168.x.x

IP  نسخه شش . نسخه فوق برخلاف نسخه فعلی که از 32 بيت به منظور آدرس دهی استفاده می نمايد ، از 128 بيت برای آدرس دهی استفاده می کند. هر شانزده بيت بصورت مبنای شانزده نمايش داده می شود. :

2b63:1478:1ac5:37ef:4e8c:75df:14cd:93f2

خلاصه :

Class

1st Octet

2nd Octet

3rd Octet

4th Octet



Net ID

Host ID

A











Net ID

Host ID

B











Net ID

Host ID

C









Network Type

Address Range

Normal Netmask

Comments

Class A

001.x.x.x to 126.x.x.x

255.0.0.0

For very large networks

Class B

128.1.x.x to 191.254.x.x

255.255.0.0

For medium size networks

Class C

192.0.1.x to 223.255.254.x

255.255.255.0

For small networks

Class D

224.x.x.x to 239.255.255.255



Used to support multicasting

Class E

240.x.x.x to 247.255.255.255









کابل شبکه



 کابل شبکه

در  شبکه های محلی از کابل به عنوان محيط انتقال و به منظور ارسال اطلاعات استفاده می گردد.

 کابلهای چهار زوجی
متداولترين نوع کابلهای چهار زوجی که در انتقال اطلاعات استفاده می گردد، کابل های بهم تابيده می باشند. کابلهای UTP بصورت چهار زوج 100 اهمی می باشد که هر دو زوج بهم تابیده شده اند.

 کابل های UTP دارای استانداردهای متعددی بوده که در گروههای (Categories) متفاوت Cat 5, Cat 5e, Cat 6 , Cat7  تقسيم شده اند. سرعت و پهنای باند فرکانسی این نوع کابلها عبارتند از:



Cat5=100 Mhz         Cat5e=200 Mhz        Cat6 = 250,350 Mhz           Cat7=600,1000 Mhz



کابل های بهم تابيده دارای انواع بدون شیلد UTP، فویل آلومینیومی FTP و شیلد دار STP و گاهی فویل و شیلد دار SFTP در رنگهای مختلف و با دو نوع ژاکت PVC و LSZH عرضه می شوند که نوع آخری فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند.



 مشخصه های کابل UTP
با توجه به مشخصه های کابل های UTP ، امکان استفاده ، نصب و  توسعه سريع و آسان آنان ، فراهم می آورد . جدول زير انواع کابل های UTP را نشان می دهد :

 موارد استفاده

سرعت انتقال اطلاعات

گروه

 سيستم های قديمی تلفن ، ISDN و مودم

حداکثر تا يک مگابيت در ثانيه

CAT1

شبکه های Token Ring

حداکثر تا چهار مگابيت در ثانيه

CAT2

شبکه های Token ring و 10BASE-T

حداکثر تا ده مگابيت در ثانيه

CAT3

شبکه های Token Ring

حداکثر تا شانزده مگابيت در ثانيه

CAT4

 اترنت ( ده مگابيت در ثانيه ) ، اترنت سريع ( يکصد مگابيت در ثانيه ) و شبکه های Token Ring ( شانزده مگابيت در ثانيه )

حداکثر تا يکصد مگابيت در ثانيه

CAT5

شبکه های Gigabit Ethernet

حداکثر  تا يکهزار مگابيت در ثانيه

CAT5e

شبکه های Gigabit Ethernet

حداکثر  تا يکهزار مگابيت در ثانيه

CAT6



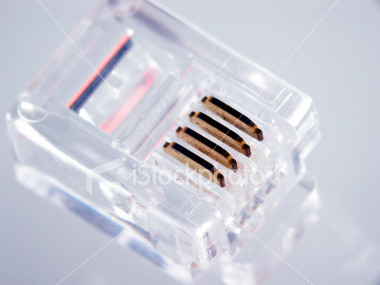

کانکتور استاندارد برای کابل های UTP ، از نوع  RJ-45 می باشد. کانکتور فوق شباهت زيادی به کانکتورهای تلفن (RJ-11) دارد. هر يک از پين های کانکتور فوق می بايست بدرستی پيکربندی  گردند. (RJ:Registered Jack)


                                                                                            RJ-45

                                      RJ-11

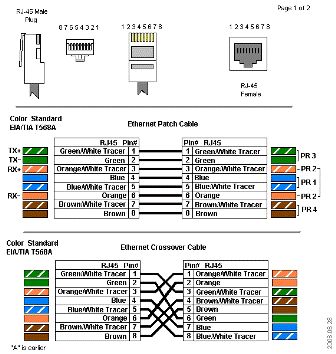

نحوه بهم بستن کابلهای شبکه

کابل Straight
جهت ارتباط دو وسیله غیر مشابه (کامپیوتر به سوییچ)
رنگ بندی هر دو سر کابل:
1-سفيد نارنجی(TD+)
2-نارنجی(TD-)
3-سفد سبز(RD+)
4-آبی(NC)
5-سفید آبی(NC)
6-سبز(RD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)

کابل Cross
جهت ارتباط دو وسیله مشابه (دو کامپیوتر با هم)



رنگ بندی یک سر کابل:
1-سفيد نارنجی(TD+)
2-نارنجی(TD-)
3-سفد سبز(RD+)
4-آبی(NC)
5-سفید آبی(NC)
6-سبز(RD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)

و سر دیگر کابل:

1-سفید سبز(RD+)
2-سبز(RD-)
3-سفید نارنجی((TD+
4-آبی(NC)
5-سفید آبی(NC)
6-نارنجی(TD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)



 کابل کواکسيال
يکی از مهمترين محيط های انتقال در مخابرات کابل کواکسيال و يا هم محور می باشد . اين نوع کابل ها از سال 1936 برای انتقال اخبار و اطلاعات در دنيار به کار گرفته شده اند. در اين نوع کابل ها، دو سيم تشکيل دهنده يک زوج ، از حالت متقارن خارج شده و هر زوج از يک سيم در مغز و يک لايه مسی بافته شده در اطراف آن تشکيل می گردد. در نوع ديگر کابل های کواکسيال ، به حای لايه مسی بافته شده ، از تيوپ مسی استوانه ای استفاده می شود. ماده ای پلاستيکی اين دو هادی را از يکديگر جدا می کند. ماده پلاستيکی ممکن است بصورت ديسکهای پلاستيکی يا شيشه ای در فواصل مختلف استفاده و مانع از تماس دو هادی با يکديگر شود و يا ممکن است دو هادی در تمام طول کابل بوسيله مواد پلاستيکی از يکديگر جدا گردند.

 RG11 Coaxial Cable

کانکتور استاندارد برای کابل های کواکسیال، از نوع BNC) Bayone -Neill - Concelman)  می باشد.

 فيبر  نوری
يکی از محيط های انتقال در شبکه های کامپيوتری، فيبر نوری است. فیبر نوری را هنگامی استفاده می کنیم که نیاز به ارتباط بین مسافت های بیش از 100 متر و پهنای باند زیاد داریم.
در اين فيبرها، نور در اثر انعکاسات کلی در فصل مشترک هسته(core) و غلاف (cladding)، انتشار پيدا خواهد کرد. منابع نوری در اين نوع کابل ها، ديود ليزری و يا ديودهای ساطع کننده نور می باشند.







فیبرهای نوری از نظر ژاکت به انواع مختلف از قبیل ضد جونده، وایر استیل آرمورد، ضد آتش، ضد دود و ... تقسیم می شوند. همچنین متناسب با محل استفاده به سه گروه مصارف داخل ساختمانی Indoor ، مصارف داخل ساختمان و کانالهای پلاستیکی و فلزی Indoor/Outdoor  و برای استفاده در فضای آزاد و دفن در زیر زمین Outdoor تقسیم می شوند.



فيبر های نوری در دو گروه عمده ارائه می گردند:

فيبرهای تک حالته (Single-Mode): بمنظور ارسال يک سيگنال در هر فيبر استفاده می شود.

فيبرهای چندحالته (Multi-Mode) : بمنظور ارسال چندين سيگنال در يک فيبر استفاده می شود.

فيبرهای تک حالته دارای يک هسته کوچک ( 8 و 9 ميکرون قطر ) بوده و قادر به ارسال  نور ليزری مادون قرمز ( طول موج از 1300 تا 1550 نانومتر) می باشند. فيبرهای چند حالته دارای هسته بزرگتر ( 50 و 5/62 ميکرون قطر ) و قادر به ارسال نورمادون قرمز از طريق LED می باشند.

فیبرهای مالتی مود می‌تواند در سرعت 100 مگابیت با 2 کیلومتر مسافت را پاسخگو باشد. اما در سرعتهای گیگابیتی، فیبرهای مالتی مود 5/62 فقط در حدود 300 متر و مالتی مود 50 فقط در حدود 550 متر را پشتیبانی می‌کند. فیبرهای سینگل مود تا سرعت 100 مگابیت را تا مسافت 100 کیلومتر می تواند پشتیبانی کند. البته این محدودیتها به دلیل عدم توانایی تجهیزات اکتیو می باشد.







يک فيبر نوری از سه بخش متفاوت تشکيل شده است:

هسته (Core): هسته نازک شيشه ای در مرکز فيبر که سيگنا ل های نوری در آن حرکت می نمايند.

روکش (Cladding): بخش خارجی فيبر بوده که دورتادور هسته را احاطه کرده و باعث برگشت نورمنعکس شده به هسته می گردد.

بافر رويه (Buffer Coating): روکش پلاستيکی که باعث حفاظت فيبر در مقابل رطوبت و ساير موارد آسيب پذير، است .

صدها و هزاران نمونه از رشته های نوری فوق در دسته هائی سازماندهی شده و کابل های نوری را بوجود می آورند. هر يک از کلاف های فيبر نوری توسط يک روکش هائی با نام Jacketمحافظت می گردند.

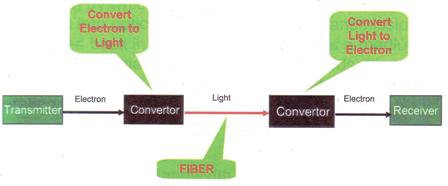

سيستم رله فيبر نوری

سيستم رله فيبر نوری از عناصر زير تشکيل شده است:

فرستنده: مسئول توليد و رمزنگاری سيگنال های نوری است .

فيبر نوری: انتقال سيگنال های نوری را برعهده دارد.

دريافت کننده نوری: سيگنالهای نوری را دريافت و رمزگشائی می نمايد.









صفحه1 از2
