اتصالات شبکه فیبر نوری

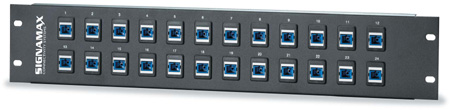

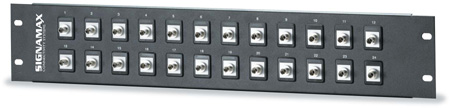

پچ پنل فیبر نوری
محفظه ای است قابل نصب در رک که اتصالات فیبر نوری را نگهداری می کند.


24ST-FT24SC-FT


 پچ کورد فیبر نوری

برای اتصال بین پچ پنل فیبر نوری و سوئیچ شبکه از پچ کورد استفاده می کنیم. این پچ کورد ها بایستی متناسب با فیبر نوری انتخاب شوند. مثلا پچ کورد سینگل مود برای فیبر سینگل مود و پچ کورد مالتی مود برای فیبر مالتی مود.  پچ کورد ها دارای کانکتورهای مختلفی هستند که در کارخانه بر روی آنها نصب شده است . مانند : MT – Rj و LC و SC و ST و VF – 45 . بر حسب کاربرد در برخی پچ کوردها کانکتور های یک سر پچ کورد با سر دیگر متفاوت است، برای مصارف گوناگون مثلا پچ کورد : SC به LC و ... پچ کوردها معمولاً دارای قابلیت انعطاف بسیار بالایی هستند و براحتی نمی شکنند. طول این پچ کوردها معمولا 1 ، 2 ، 3 ، 5 و 10 متر می باشد.

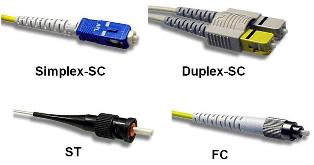

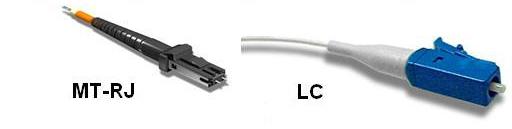

 کانکتورهای فیبر نوری
کانکتور فیبر نوری بر روی فیبر نوری توسط ابزارهای خاص نصب می شود و امکان انتقال داده را به ما می دهد . برخی از انواع این کانکتورها عبارتند از MT – Rj و LC و SC و ST  که به دو گروه مالتی مود و سینگل مود نیز تقسیم می شوند.

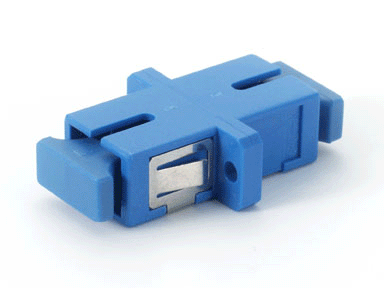

آداپتور فیبر نوری
آداپتور فیبر نوری واسط بین فیبر نوری که کانکتور بر روی آن نصب شده و پچ کورد فیبر نوری می باشد . این آداپتور عموما داخل پچ پنل مخصوص فیبر قرار می گیرد . و انواع مختلف آن متناسب با نوع کانکتور بصورت 2 پورت Duplex یا تک پورت Simplex وجود دارد .

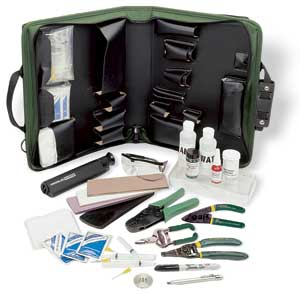

کیف ابزار فیبر نوری
کیف ابزار فیبر نوری مخصوص نصب کانکتورهای فیبر است .

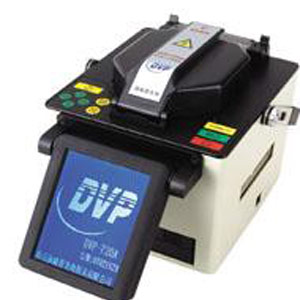

فیوژن
دستگاه فیوژن برای اتصال فیبرنوری بکارمی رود.
